一、比赛现场的 “痛点”，它全解决了！

谁懂啊！带着传统精馏装置赶比赛的痛：

· 尺寸要么过小满足不了竞赛精度要求，要么过大超出赛场工位限制；

· 重量要么过轻稳定性差，要么过重搬运困难，赛场移位全靠多人抬；

· 拆装复杂，赛前调试耗掉半小时；

· 操作繁琐，关键时刻还容易出错；

· 运输时要么零散易损，要么整体笨重难搬运…

而这款专为比赛而生的精馏装置，从尺寸、重量设计到操作体验都精准适配竞赛场景，让参赛难题迎刃而解！



二、精准尺寸 + 合理重量，适配赛场更省心

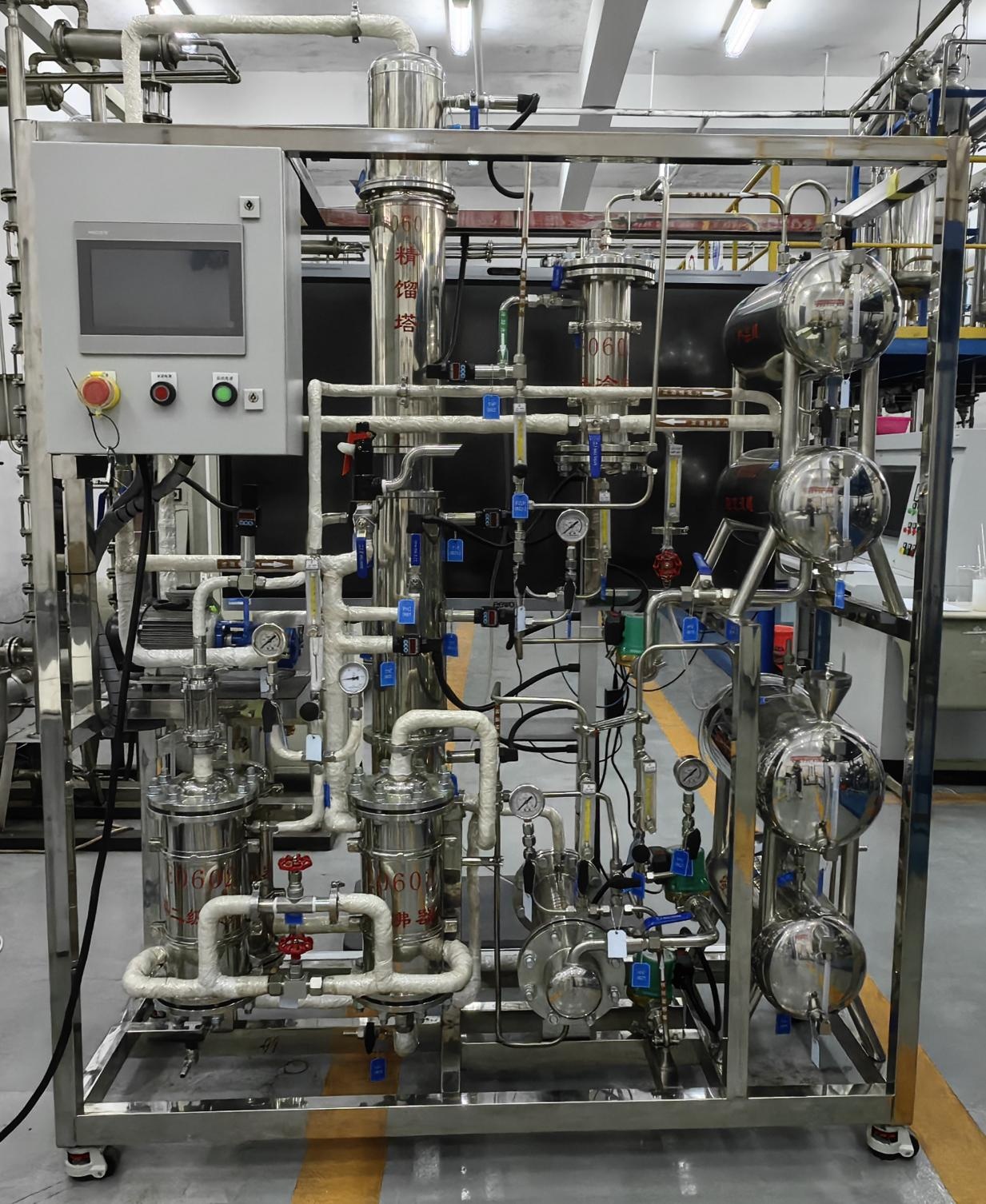

这款装置不仅摒弃了传统设备 “要么过小不实用，要么过大难摆放” 的弊端，更在重量上实现 “稳定与可控” 的平衡 —— 采用（1200~1400）×600×2200mm 的黄金尺寸，整机重量约 200 多公斤，既满足专业竞赛对装置规格与稳定性的要求，又通过模块化设计降低搬运难度：

1. 尺寸适配：完美契合赛场空间

· 长度 1200~1400mm：符合赛场标准工位的横向空间（通常 1.5m 内），横向摆放不占用邻位空间，避免比赛中与其他选手设备碰撞；

· 宽度 600mm：仅相当于两张标准课桌的宽度，纵向放置时，操作人员前后活动空间充足，不用弯腰或侧身操作，提升操作舒适度；

· 高度 2200mm：匹配赛场常规通风橱与照明高度，装置顶部的冷凝系统与仪表区域不会被遮挡，读数与操作更清晰。

2. 重量可控：模块化拆分降低搬运压力

200 多公斤的整机重量虽高于小型设备，但通过 “主体固定 + 核心部件模块化” 的科学设计，让运输与赛场搬运更轻松：

· 主体结构（约 120 公斤）：塔体、原料罐等核心承重部件采用高强度钢架支撑，底部装有静音万向轮（带刹车锁定功能），赛场内 2 人即可推动移位，不用费力抬运；

· 可拆卸部件（单部件≤40 公斤）：精馏柱、取样阀、控制面板等易损或轻便部件可单独拆卸，单部件重量控制在 40 公斤以内，1 人即可搬运，拆分后最大部件尺寸仅 1400×600×500mm，用常规货运箱即可运输，不用定制超大包装，降低运输成本与损坏风险！

三、对标操作手册，比赛操作更高效

很多参赛选手担心 “大尺寸 + 一定重量 = 操作复杂”，但这款精馏装置完全对标《热泵精馏单元操作实训装置 -- 操作规程》等专业手册标准，从准备到收尾的每一步都贴合比赛实操需求，新手也能快速上手：

1. 赛前准备：3 步搞定，比手册更精简

对照操作手册的准备要求，它省去了复杂的管线检查步骤，核心准备仅需 3 步：

· 加料快：原料罐自带加大进料漏斗，20%~40% 浓度酒精溶液 1 分钟就能加至 65% 液位，无需反复核对液位计；

· 预热省时间：一级、二级预热器集成在装置内部，打开原料泵后，转子流量计可直接锁定 200mL/min 的标准流量，无需手动调节；

· 防干烧有保障：塔釜液位低于 60% 时，加热系统自动断电，比手册中的 “人工巡检液位” 更安全，比赛中不用分心盯液位。

2. 核心操作：贴合实训目标，比赛得分点全覆盖

操作手册中强调的 “掌握精馏塔操作、测定全塔效率、观察气液传质” 等实训目标，这款装置都能高效实现：

· 可视化强：采用高硼硅玻璃塔体，塔板上气液接触过程清晰可见，配合 2200mm 高度设计，操作人员站立即可观察整个传质过程，不用凑近距离或借助工具；

· 参数易控制：加热功率可从 100% 一键下调至 60%，蒸汽压缩机启动后自动维持 0.5MPa 的塔顶压力，控制面板位于 1500mm 高度（人体舒适操作区），不用踮脚或弯腰调节，比传统装置的 “多旋钮 + 低位置面板” 更便捷，轻松把控塔釜温度、回流比等得分关键参数；

· 取样方便：塔顶产品罐和再沸器底部的快速取样口，均设置在 800~1000mm 高度，操作人员伸手就能取样，用酒精计测浓度时 30 秒就能完成，不用拆卸管线或借助梯子，避免比赛中浪费时间。

3. 赛后收尾：5 分钟搞定，不耽误下一场赛程

手册中 “关闭阀门、放空物料” 的复杂步骤，在这款装置上被简化：

· 一键停止蒸汽压缩机和加热器，所有泵体同步断电；

· 集成式放空阀打开后，1 分钟即可排空管路内残留物料，无需逐个打开管线阀门；

· 装置表面采用防污涂层，赛后用抹布一擦就能清理干净，不用花时间处理残留污渍。

四、手册级维护，比赛全程不 “掉链”

操作手册中提到的 “定期保养泵体、校验仪表” 等维护要求，这款装置已提前做好适配，让你在比赛中全程安心：

· 易损件耐用：离心泵和蒸汽压缩机采用耐磨部件，比赛中连续运转 4 小时也不会出现卡顿，不用像传统装置那样赛前调试泵体；

· 仪表免校验：温度、压力、流量仪表出厂前已完成校验，比赛中显示数据直接可用，不用按手册要求 “赛前校准仪表”；

· 模块化易修：若出现小故障，核心部件可快速拆卸更换，拆分后单部件重量≤40 公斤、最大尺寸 1400×600×500mm，现场 1-2 人就能维修，不会因装置故障错过比赛。

五、结语

对于参赛选手来说，一款 “尺寸适配赛场、重量可控、操作高效省心” 的精馏装置，就是赛场竞争力的加分项！这款（1200~1400）×600×2200mm、约 200 多公斤的 “赛场适配型” 装备，既避免了小尺寸轻重量装置的精度与稳定性不足，又通过模块化设计解决了大重量装置的搬运难题，还贴合专业操作手册标准，简化复杂步骤、覆盖得分要点，让你在比赛中专注操作、轻松夺冠～
